在电子世界里，电阻、电容、晶体管这些名字，听上去冷冰冰，似乎只是功能性的符号。但当我们用摄影机和切割工具剖开它们，内部却藏着令人惊叹的结构与美感。
《Open Circuits》就是这样一本神奇的书，它通过横截面摄影，揭示了电子元器件内部的精妙世界。今天，我们精选其中 10 个最具代表性的元器件，带大家一窥电子器件的“内在之美”。
精选 10 个元器件内部剖面

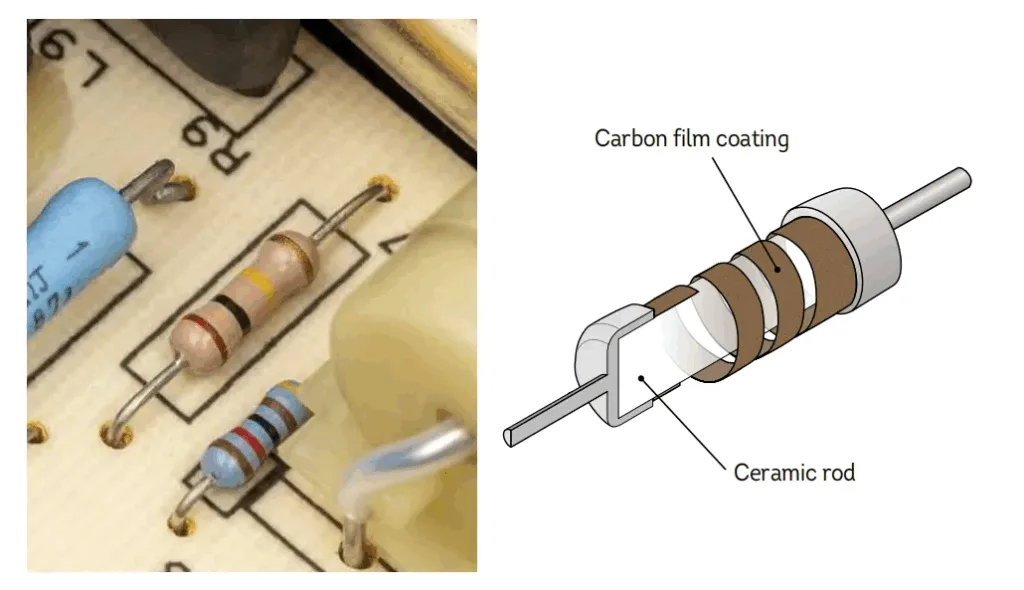

1、电阻（Resistor）
内部碳膜绕制在陶瓷基体上，黑色电阻膜细致包裹，银色端帽通过金属化工艺与引脚相连，结构紧凑。

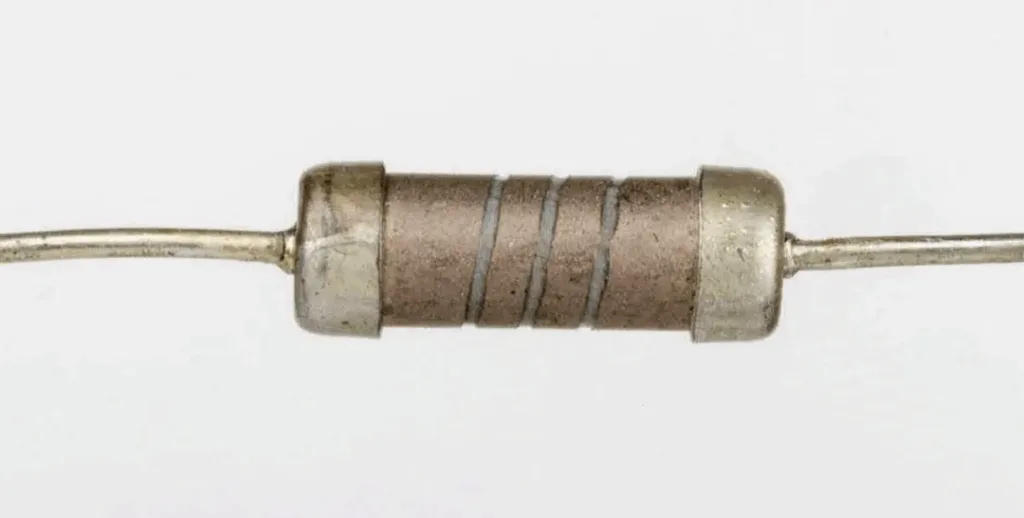

去除保护涂层后，螺旋槽清晰可见

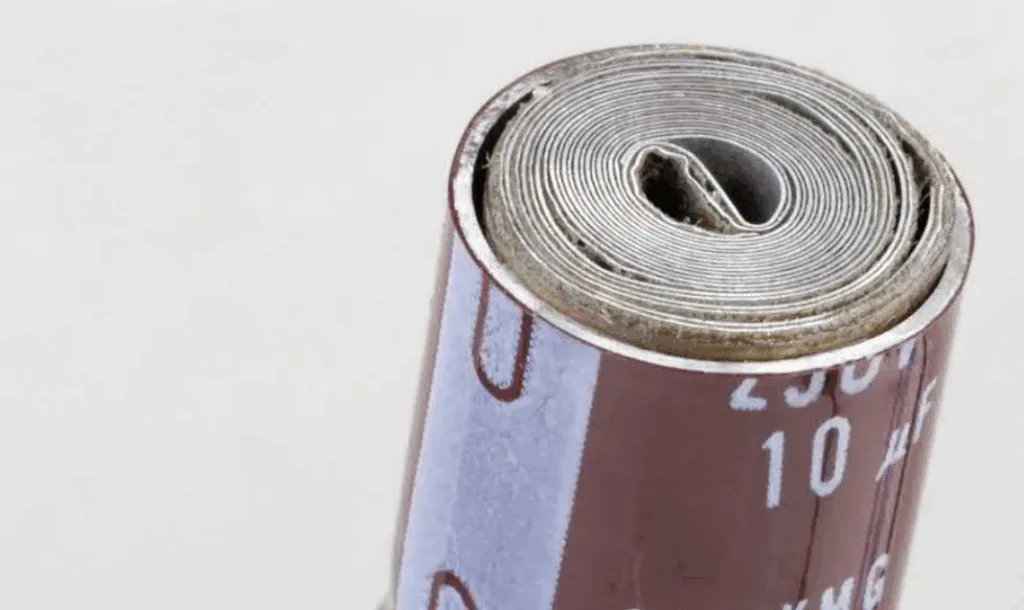

2、铝电解电容（Aluminum Electrolytic Capacitor）
卷绕的铝箔与浸渍电解液的纸层叠绕成卷，像一本紧紧卷起的书卷，层层叠叠。

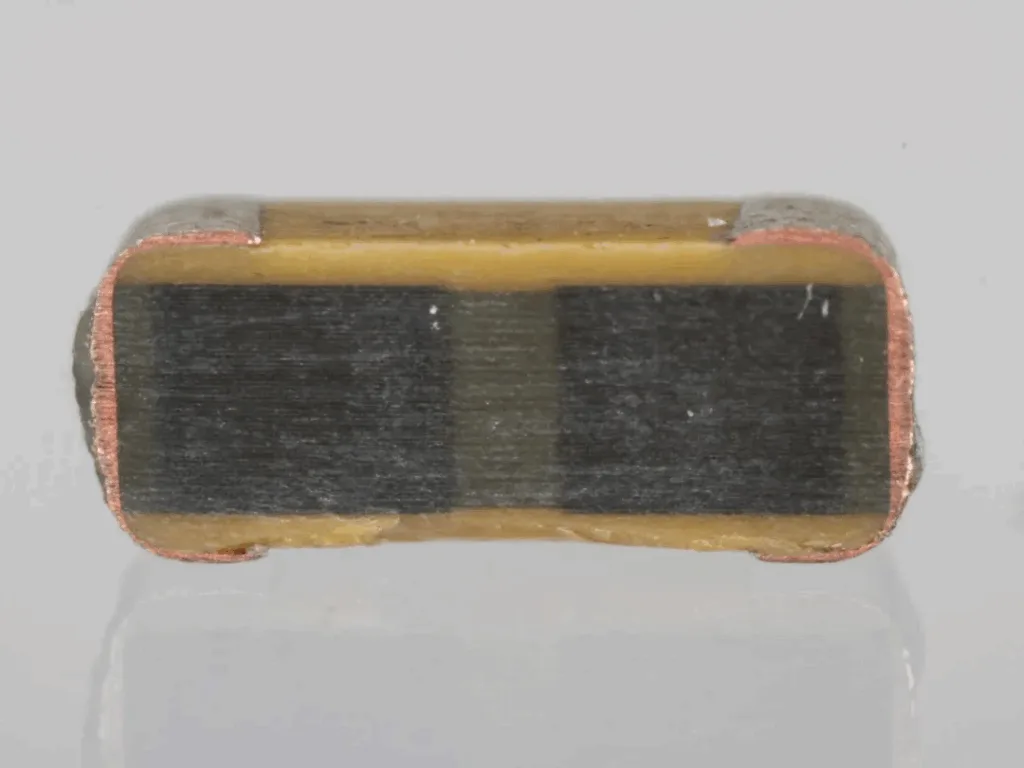

3、陶瓷电容（Ceramic Capacitor）
MLCC 多层陶瓷介质与金属电极交替堆叠，截面犹如千层饼，展示出高密度存储能量的奥秘。

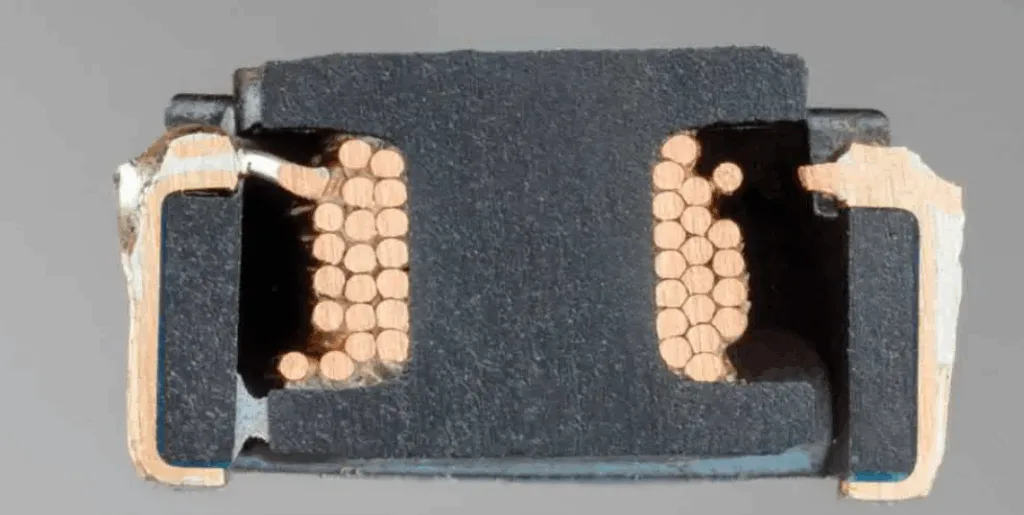

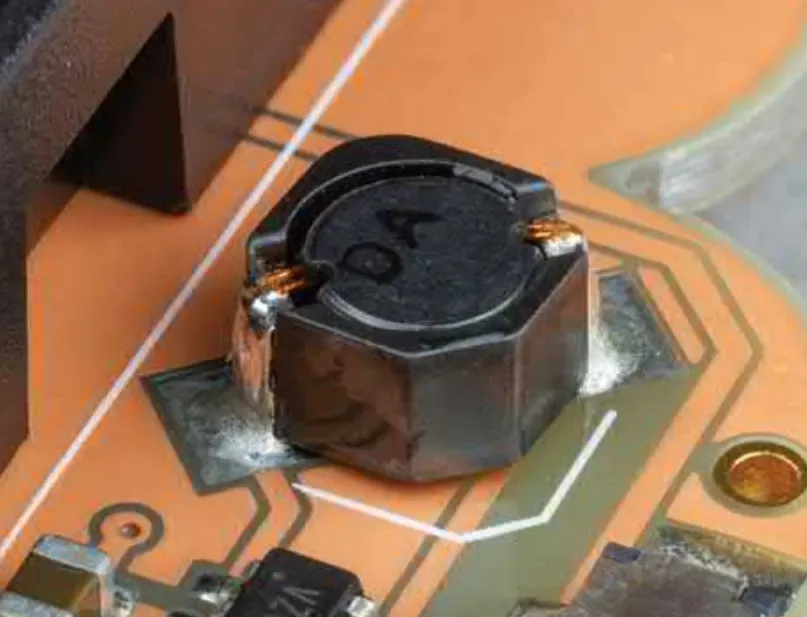

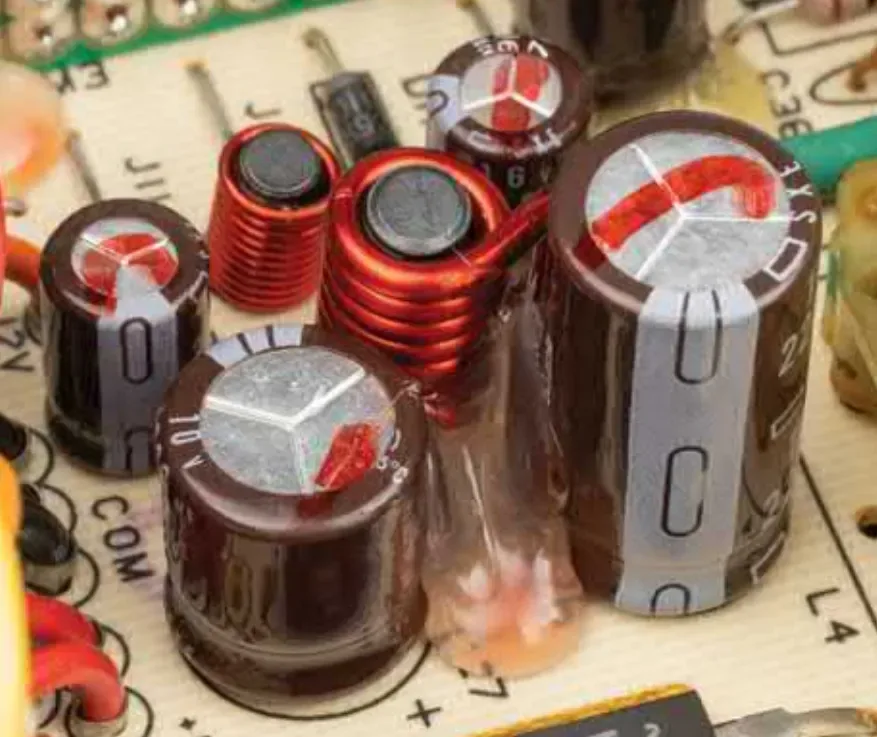

4、表贴电感（surface-mount Inductor）
铜线圈紧密绕制在铁氧体磁芯上，剖开后线圈规则整齐，如同微缩版的艺术雕塑。

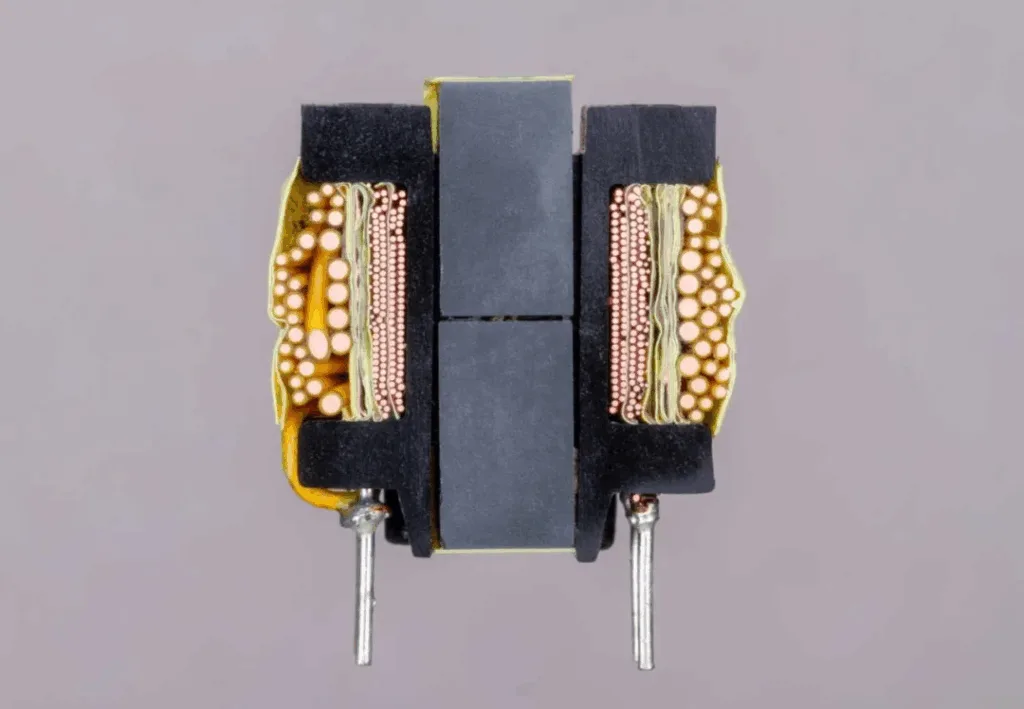

5、变压器（Transformer）
多股漆包线缠绕在铁芯上，层层绝缘隔离，剖面显示能量在不同绕组间传递的路径。

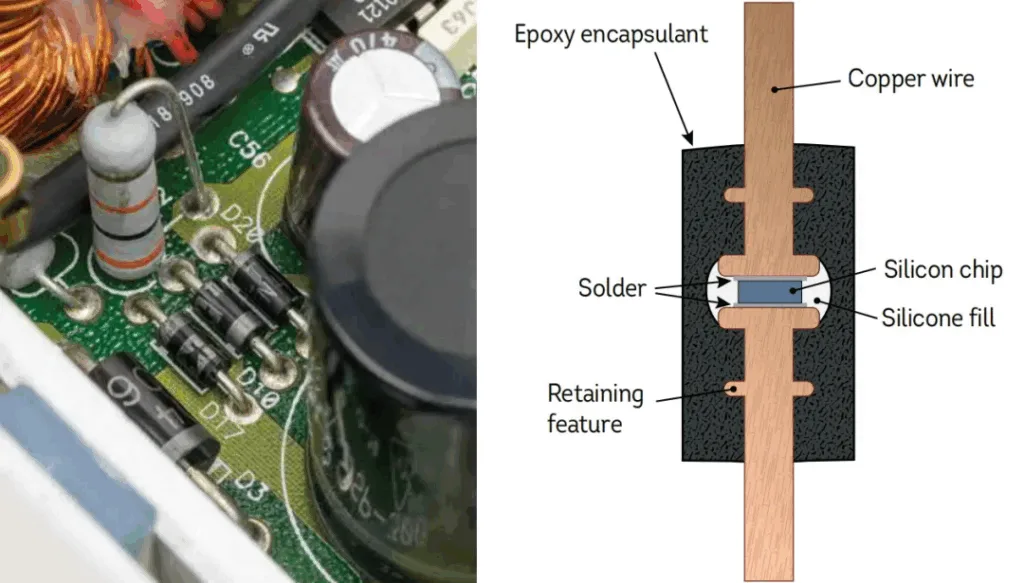

6、二极管（Diode）
二极管本身是一块微小的硅“芯片”，也称为“管芯”。原本是超纯硅的硅片经过改性，形成了不同的区域：一个区域由电子承载电流，另一个区域为空穴，即电子缺失的区域。这两个区域之间的连接点，即器件的有源区，只能单向传导电流。
两根粗大的镀锡铜线用焊料粘合到硅芯片上，然后用黑色环氧塑料封装。

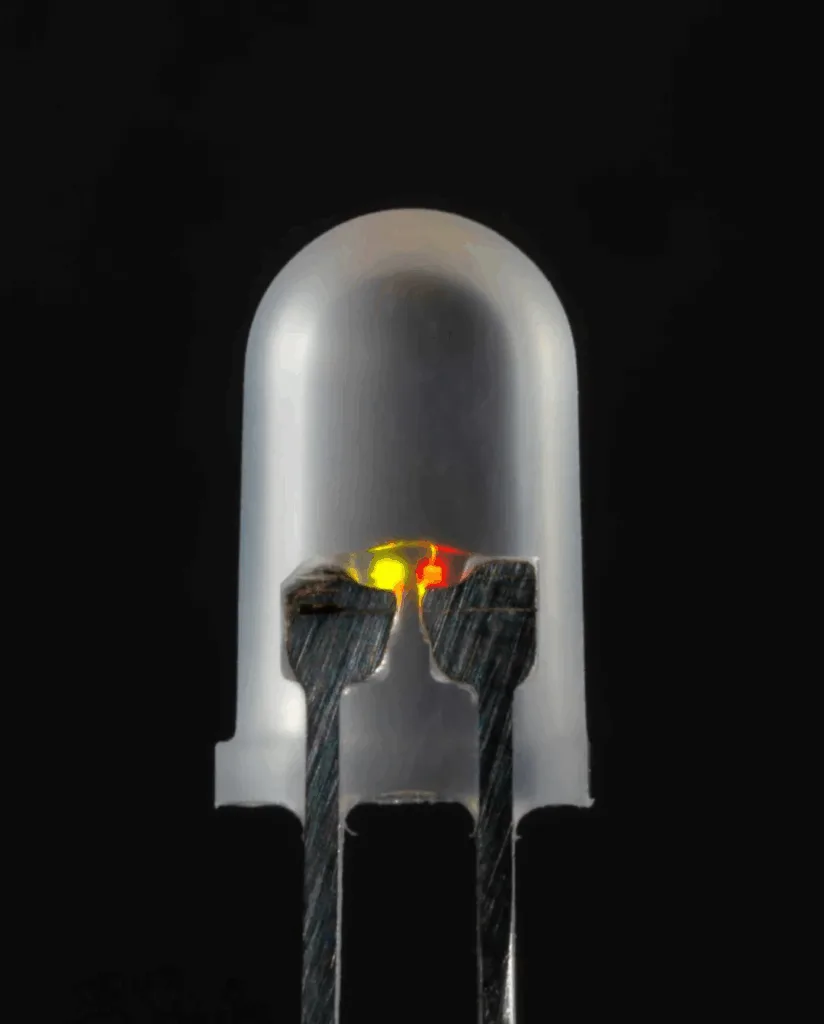

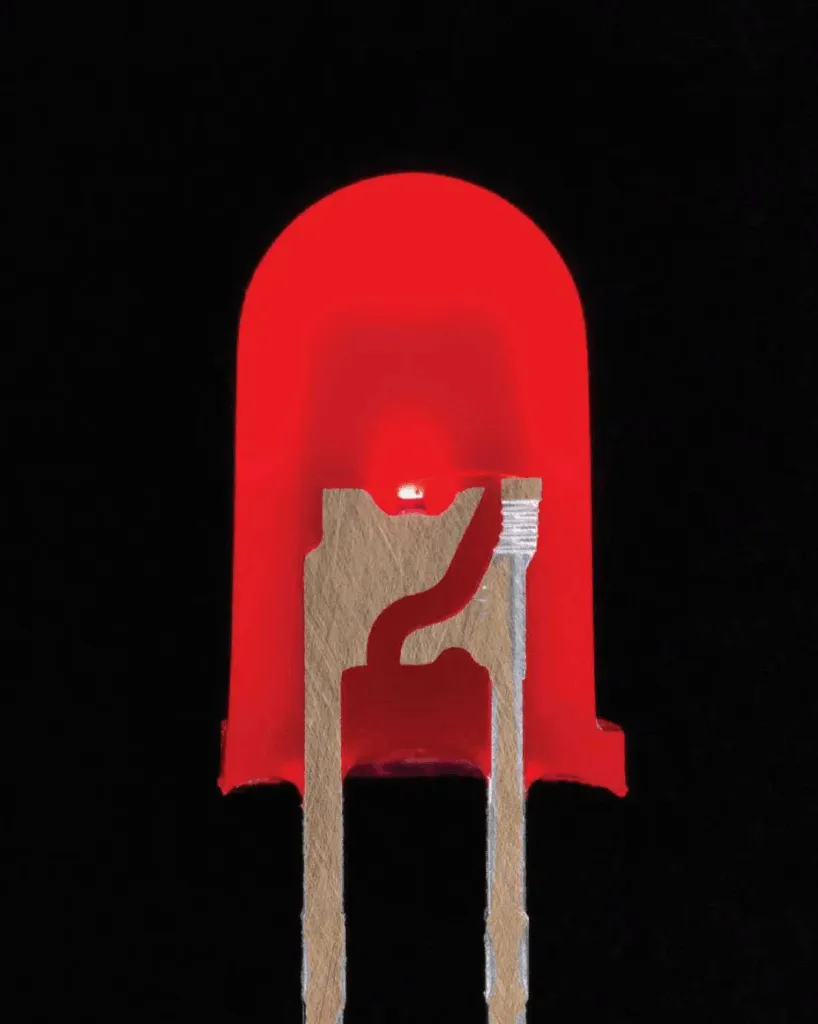

7、LED 发光二极管（LED）
发光二极管（LED）始终魅力十足，看似简单，实则充满了精妙的设计细节。LED 中的半导体芯片并非硅，而是一种定制的半导体，在激活时会发出所需的颜色。例如，AlGaAs（砷化铝镓）通常用于制造像这样的红色 LED。
半透明的环氧树脂透镜下，是极小的发光芯片与金线连接，微小却能点亮世界。
8、晶体管（Transistor）
晶体管是 20 世纪的关键发明之一，它是一种半导体器件，允许一个电信号控制另一个电信号。晶体管通常用于放大信号或作为逻辑开关。金属引脚与硅芯片通过焊点相连，细小的键合线如同血脉，支撑着放大与开关功能。

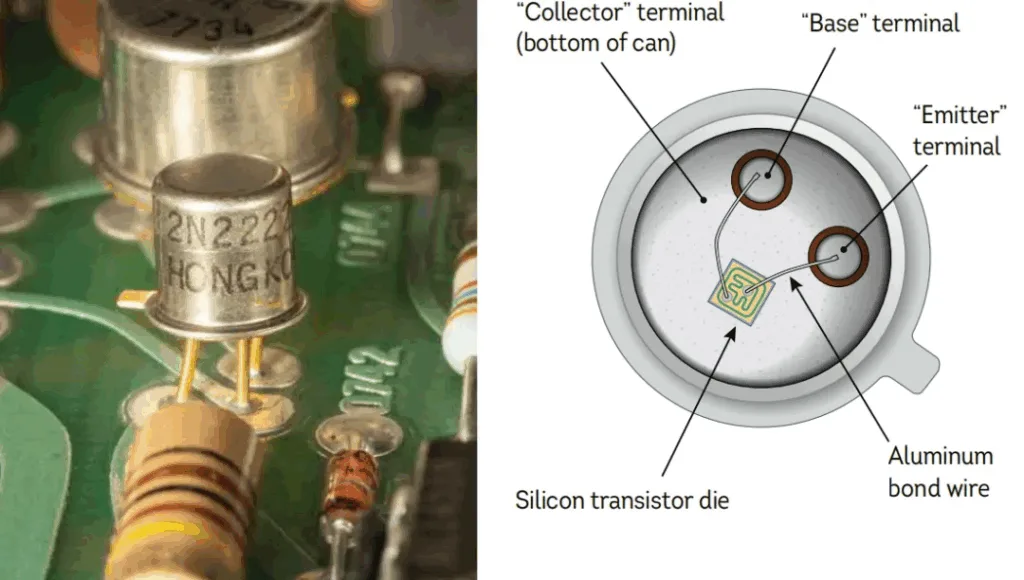

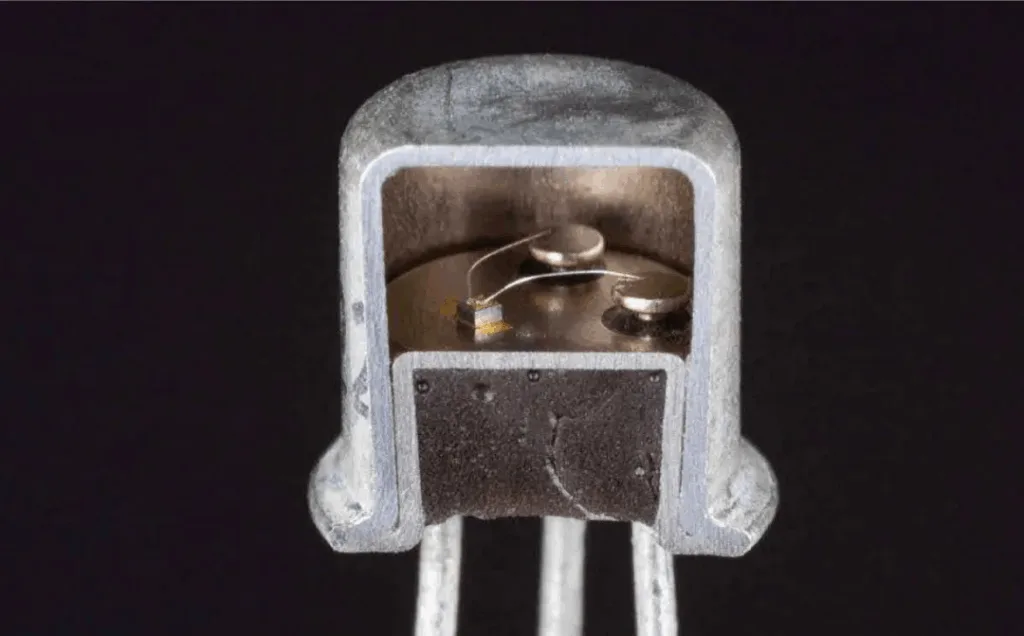

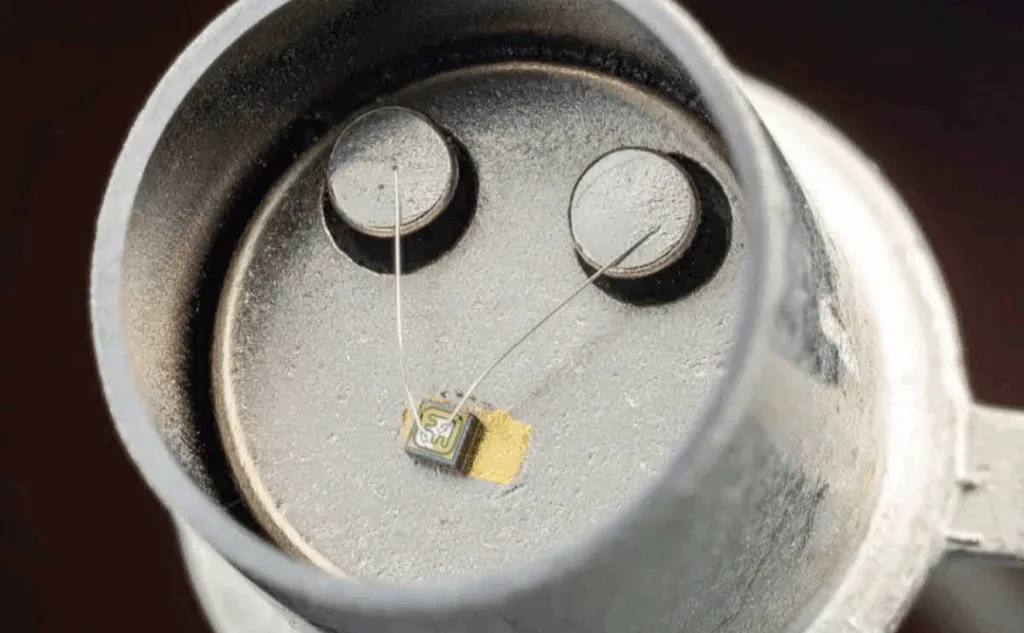

TO-18 封装
除了硅芯片外，还可以透过黑色环氧封装看到连接到芯片顶部的两条金键合线中的一条。

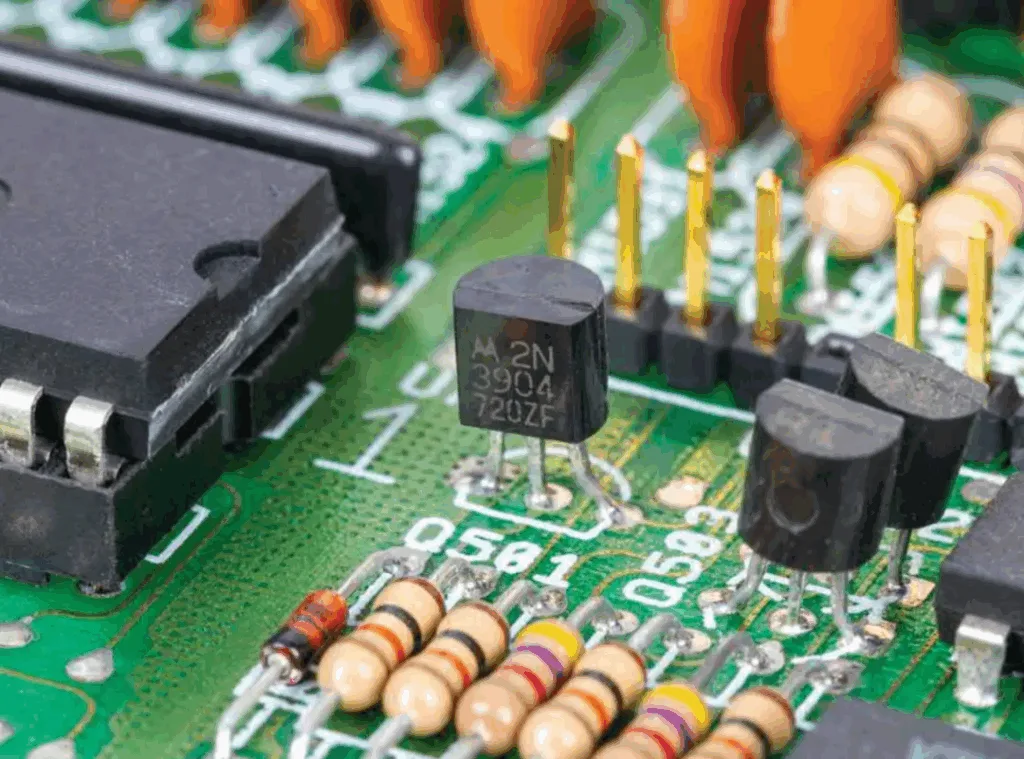

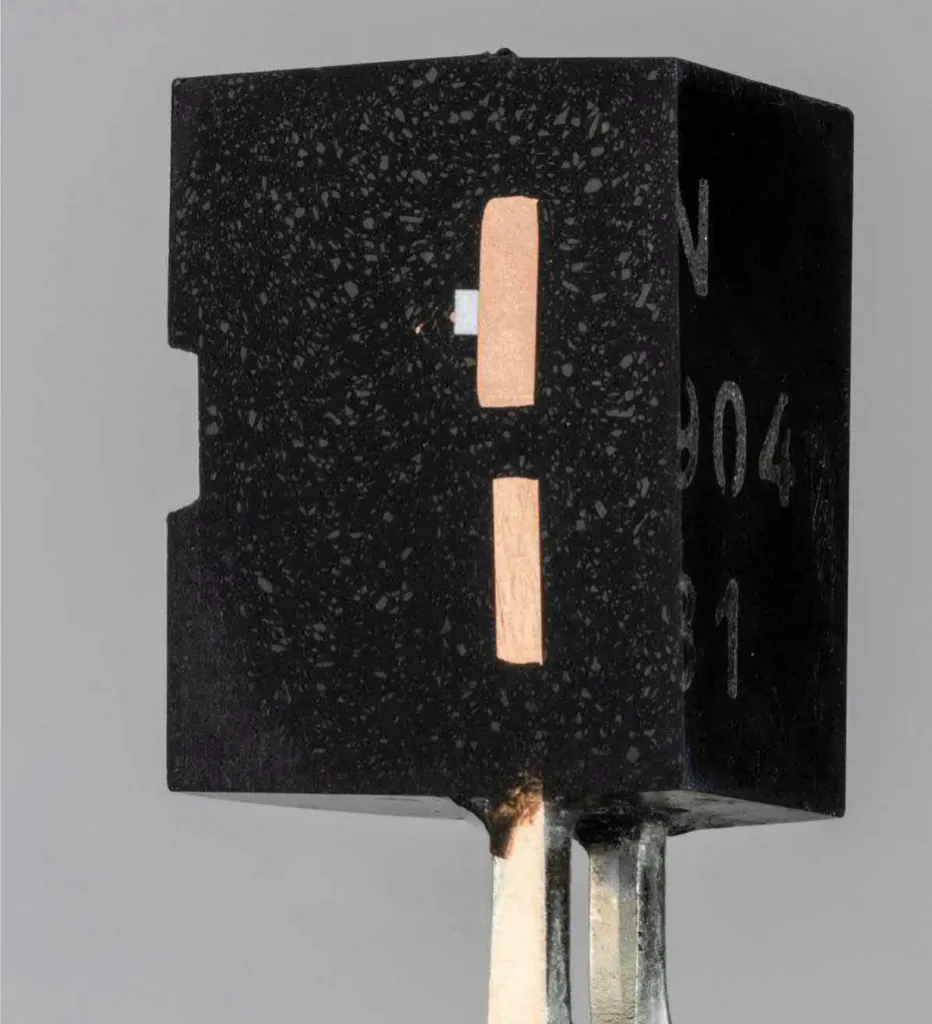

TO-92 封装

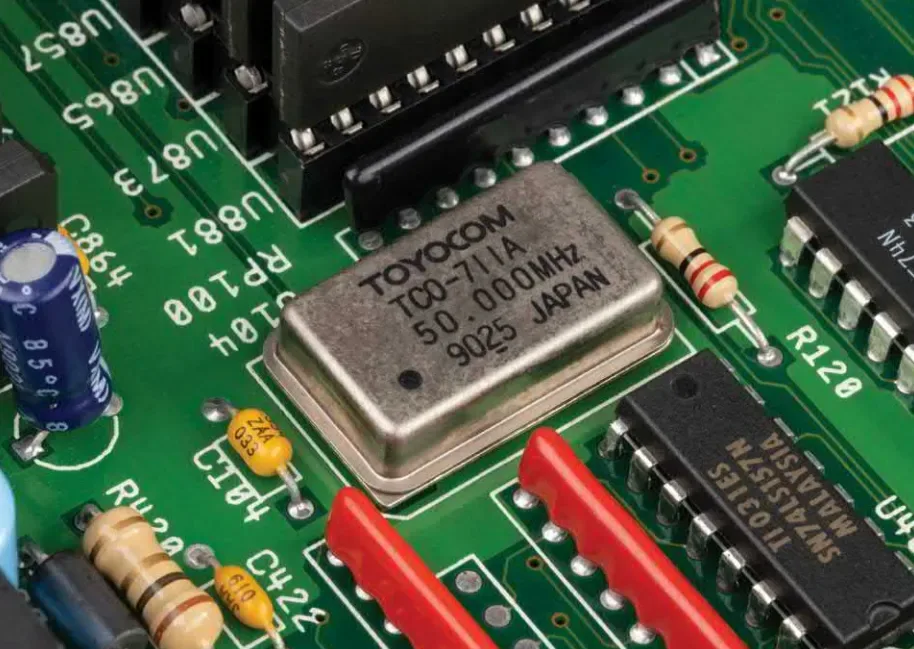

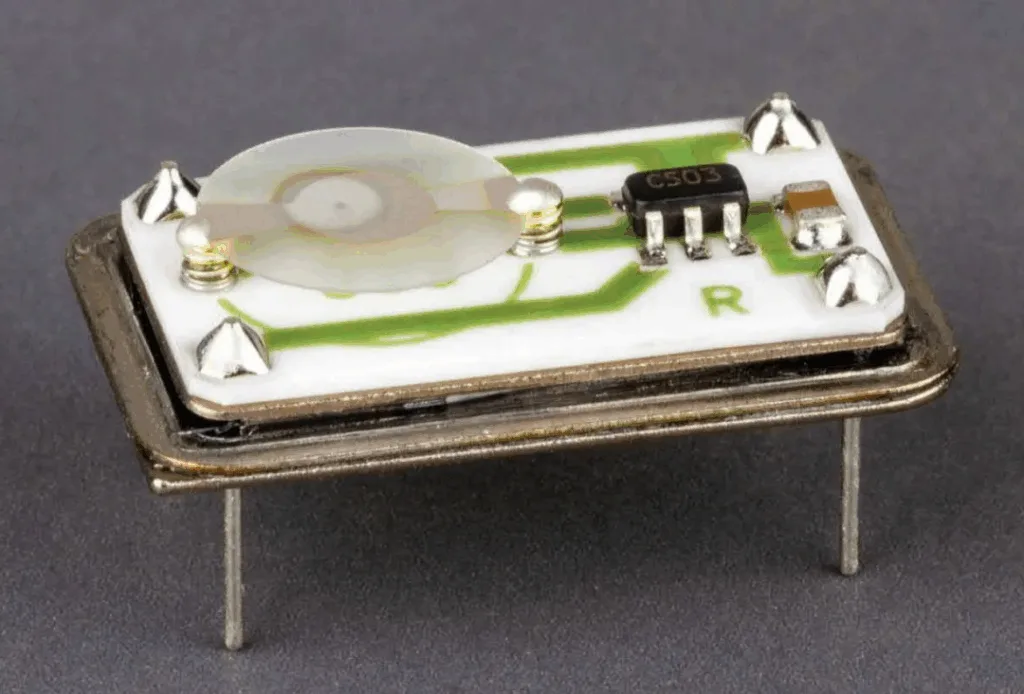

9、晶振（Crystal Oscillator）
许多数字设备的“滴答心跳”都来自像这样的振荡器模块。在它的内部，我们发现一个薄如纸的锯切石英晶体圆盘，悬挂在弹簧上。
当电压施加到电极上时，它会刺激石英运动，将其变成一个微型的、由电力驱动的钟摆，振动产生稳定频率。

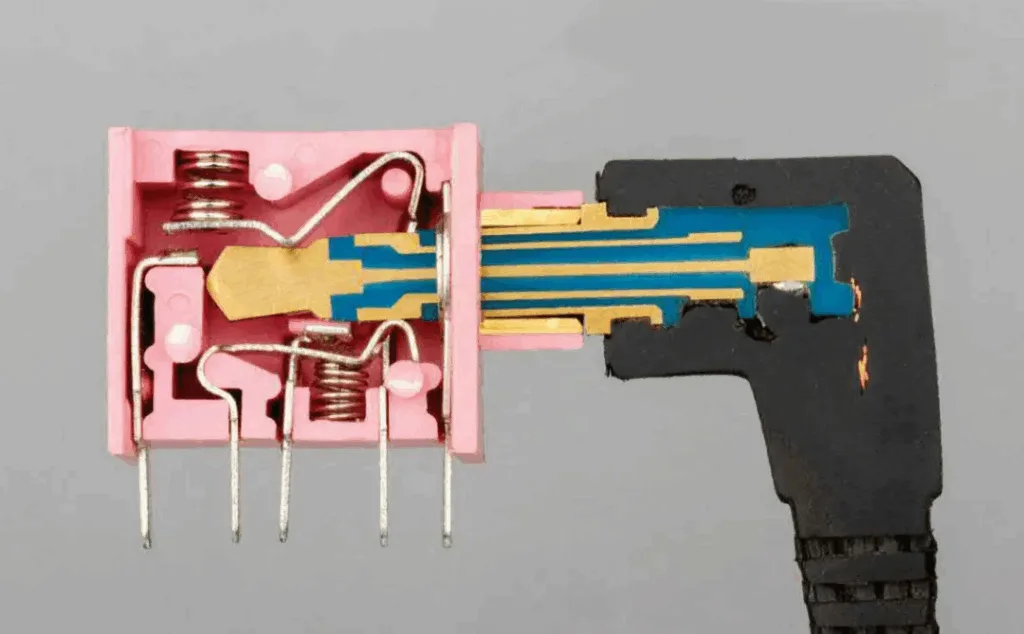

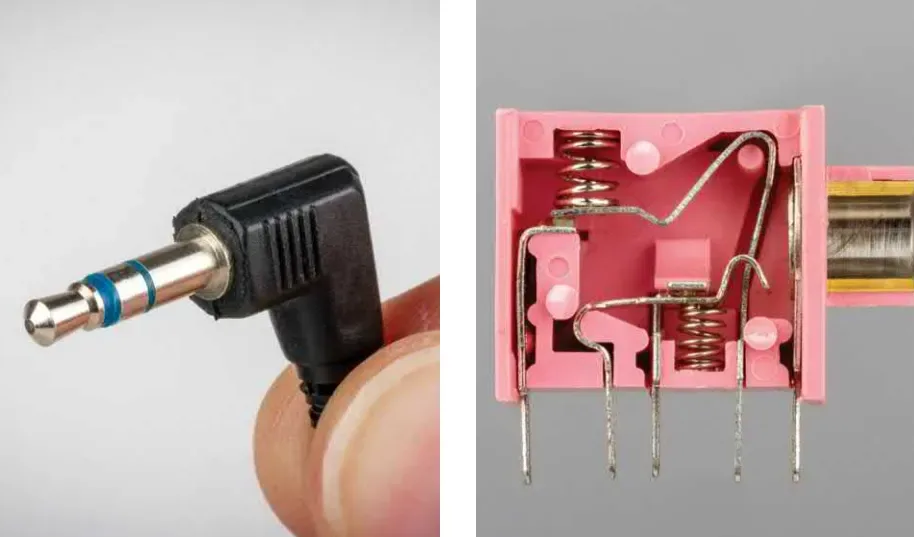

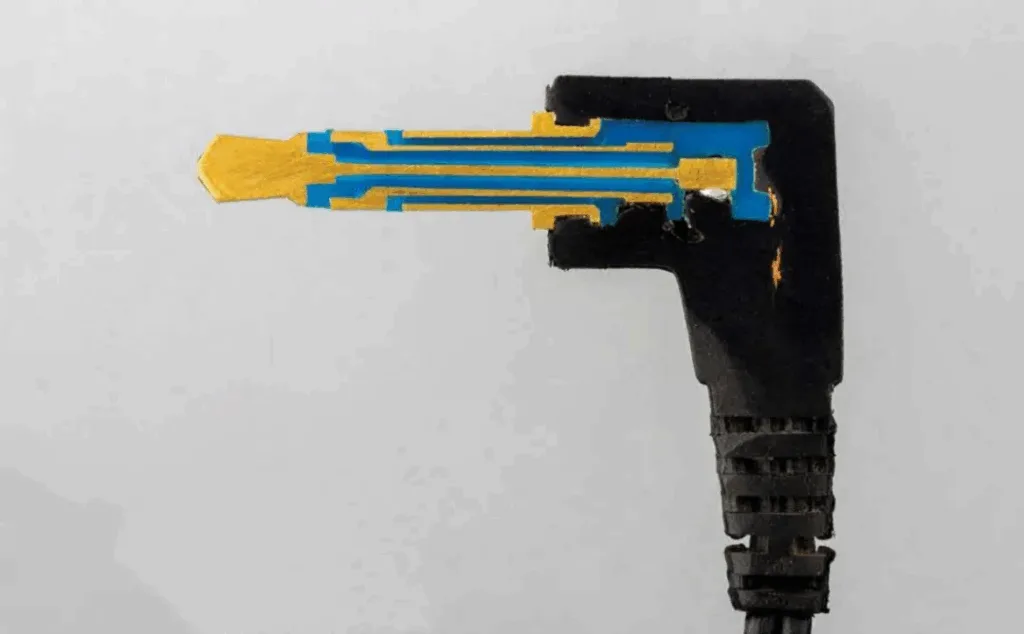

10、3.5 mm 耳机插头（Audio Jack）
多层金属触点环绕在圆柱体上，截面剖开呈现出同心圆般的精致结构。3.5 毫米插孔内部有两个微型开关，用于在将耳机插入设备时断开所有内置扬声器。某些计算机使用这些开关来检测插头何时插入插孔，并调出软件配置菜单。
总结
《Open Circuits》不仅仅是一本摄影书，它更像是一场视觉与工程的盛宴。它让我们重新认识到，电子元器件不只是冷冰冰的功能部件，而是人类智慧凝结的精密工艺品。在这些横截面照片中，我们看到了对称的美、层次的美、秩序的美。它们本应隐藏在塑封和金属外壳之中，却因摄影而展现，成为艺术与科技的完美结合。
