串口通信（UART）作为嵌入式与物联网领域最基础的通信方式之一，是每一位硬件 / 软件工程师必须掌握的核心技术。它不仅是设备调试的“窗口”，更是传感器、单片机、工业设备之间数据交互的“纽带”。本文将从串口通信的底层原理出发，详解协议解析逻辑、数据处理方法，并结合实际工具演示如何高效实现串口数据的可视化分析，帮助大家真正吃透串口技术的核心要点。
一、串口通信的底层逻辑：为什么三根线就能实现数据传输？
很多工程师常用串口，但未必清楚其底层通信逻辑。串口通信本质是 异步串行通信，通过两根数据线（TX 发送、RX 接收）实现双向数据传输，GND 接地保证电平参考，无需时钟线同步（区别于 SPI、I2C），核心靠“约定好的时序”确保数据准确接收。
1.1 串口通信的核心参数：决定数据传输的“语言规则”
要建立稳定的串口通信，必须先统一双方的“语言规则”，即以下 5 个核心参数：
- 波特率（Baud Rate）：单位时间内传输的二进制位数，常见值为 9600、115200、38400。例如 9600bps 表示每秒传输 9600 位（含起始位、数据位、校验位、停止位），实际有效数据率需剔除控制位。
- 数据位（Data Bits）：每帧数据中包含的有效数据位数，通常为 8 位（对应一个字节），也有 7 位（适配 ASCII 码）。
- 停止位（Stop Bits）：每帧数据结束后的标识位，可设为 1 位、1.5 位或 2 位，用于接收方判断一帧数据是否结束。
- 校验位（Parity Bit）：用于校验数据传输是否出错，分为奇校验（数据位 + 校验位中 1 的个数为奇数）、偶校验（1 的个数为偶数）、无校验（最常用，依赖上层协议容错）。
- 流控（Flow Control）：可选参数，用于防止数据溢出（如 RTS/CTS 硬件流控、XON/XOFF 软件流控），多数简单场景（如传感器数据传输）无需启用。
关键原理：发送方按参数封装数据帧（起始位 + 数据位 + 校验位 + 停止位），接收方按相同参数解析帧结构，若参数不匹配，接收数据会出现乱码（如波特率不匹配时常见“####”或乱码字符）。
1.2 串口数据帧结构：一帧数据如何被“拆分”与“识别”
串口通信以“帧”为单位传输数据，标准帧结构如下（以 8 位数据位、1 位停止位、无校验为例）：
- 起始位（1 位）：低电平（逻辑 0），表示一帧数据开始，打破之前的高电平空闲状态。
- 数据位（8 位）：从最低位（LSB）到最高位（MSB）传输，例如发送字节 0x5A（二进制 01011010），实际传输顺序为 0→1→0→1→1→0→1→0。
- 停止位（1 位）：高电平（逻辑 1），表示一帧数据结束，长度可配置为 1/1.5/2 位，确保接收方有足够时间准备接收下一帧。
示例：发送字符“A”（ASCII 码 0x41，二进制 01000001），完整数据帧为：
起始位（0）→ 数据位（1→0→0→0→0→0→1→0）→ 停止位（1）
接收方通过检测“低电平起始位”触发接收，再按波特率同步采集后续 bits，最终重组为完整字节。
二、串口协议解析：如何从“二进制流”中提取有效数据？
实际项目中，串口传输的往往不是单一字节，而是按自定义协议封装的“数据包”（如传感器数据、设备控制指令）。若直接按字节解析，会导致数据混乱，因此必须掌握协议解析的核心方法。
2.1 常见的串口自定义协议格式
多数项目会采用“包头 + 长度 + 数据 + 校验”的协议结构，确保数据完整性与可识别性，典型格式如下：
| 字段 | 长度（字节） | 作用说明 | 示例值 |
| 包头（SOF） | 1-2 | 标识数据包开始，避免误识别 | 0xAA（单字节）、0x55AA（双字节） |
| 数据长度 | 1-2 | 表示后续“数据段”的字节数 | 0x04（数据段 4 字节） |
| 数据段 | 可变 | 实际有效数据（如传感器值、指令） | 0x00 0x1E 0x00 0x3C（温度 25℃、湿度 60%） |
| 校验位 | 1-2 | 校验数据包是否出错 | 异或校验、CRC16 |
| 包尾（EOF） | 1-2 | 标识数据包结束（可选） | 0xBB |
为什么需要这样的结构？
假设传感器每秒发送一次温湿度数据，若没有包头 / 包尾，接收方可能将“上一帧的残留数据”或“干扰噪声”误判为有效数据。通过固定包头（如 0xAA），接收方可先过滤非包头数据，再按“数据长度”提取完整数据段，最后通过校验位验证数据正确性。
2.2 协议解析的核心逻辑：状态机实现
解析自定义串口协议的最佳方式是“状态机”，通过不同状态处理数据帧的各个字段，避免数据粘包或丢包问题。以“0xAA（包头）+1 字节长度 + N 字节数据 + 1 字节异或校验”协议为例，状态机设计如下：
步骤 1：定义解析状态
// 以 C 语言为例，其他语言逻辑一致
typedef enum {
STATE_WAIT_SOF = 0, // 等待包头（0xAA）STATE_GET_LEN, // 接收数据长度
STATE_GET_DATA, // 接收数据段
STATE_GET_CRC, // 接收校验位
STATE_CHECK_CRC // 校验并处理数据
} ParseState;步骤 2：按状态处理每字节数据
ParseState state = STATE_WAIT_SOF;
uint8_t data_buf[64] = {0}; // 数据缓存
uint8_t data_len = 0; // 数据段长度
uint8_t data_idx = 0; // 数据段接收索引
uint8_t crc_calc = 0; // 计算的校验值
void parse_serial_data(uint8_t byte) {switch(state) {
case STATE_WAIT_SOF:
if (byte == 0xAA) { // 检测到包头
state = STATE_GET_LEN;
crc_calc = byte; // 校验值初始化为包头
}
break;
case STATE_GET_LEN:
data_len = byte;
crc_calc ^= byte; // 累加校验
if (data_len > 0 && data_len <= 60) { // 限制数据长度，防止缓存溢出
state = STATE_GET_DATA;
data_idx = 0;
} else {state = STATE_WAIT_SOF; // 长度异常，重置状态}
break;
case STATE_GET_DATA:
data_buf[data_idx++] = byte;
crc_calc ^= byte;
if (data_idx == data_len) { // 数据段接收完成
state = STATE_GET_CRC;
}
break;
case STATE_GET_CRC:
if (byte == crc_calc) { // 校验通过
state = STATE_CHECK_CRC;
} else {state = STATE_WAIT_SOF; // 校验失败，重置}
break;
case STATE_CHECK_CRC:
// 校验通过，处理数据（如提取温湿度）uint16_t temp = (data_buf[0] << 8) | data_buf[1]; // 温度（16 位）uint16_t humi = (data_buf[2] << 8) | data_buf[3]; // 湿度（16 位）printf("温度：%.1f℃，湿度：%.1f%%\n", temp/10.0, humi/10.0);
// 处理完成，重置状态等待下一帧
state = STATE_WAIT_SOF;
break;
}
}
关键注意点：
- 需限制数据长度，防止恶意数据导致缓存溢出；
- 校验位必须包含包头、长度、数据段，确保整帧数据完整性；
- 若长时间未接收完数据（如超时），需重置状态机，避免卡死。
三、串口数据处理与可视化：从“字节流”到“直观图表”
解析出有效数据后，如何快速分析数据趋势（如传感器数据随时间变化）？传统方式是将数据导出到 Excel 手动绘图，效率极低。借助工具可实现“实时解析 + 可视化”一体化，大幅提升调试效率。
3.1 数据可视化的核心需求：实时性与灵活性
串口数据可视化需满足两个核心场景：
- 实时监控：如调试环境监测设备时，需实时查看温湿度、气压等数据的变化曲线；
- 历史回溯：如测试设备稳定性时，需记录几小时内的数据，分析是否存在异常波动。
实现这一需求的关键是“数据解析与图表渲染的联动”—— 解析模块提取有效数据后，实时传递给图表模块，由图表模块按时间轴更新视图。
3.2 基于 JS 的可视化实现：从解析到绘图
这里首先介绍一个 在线串口工具（https://serial.it-res.com），可在线进行串口连接，进行数据收发，该工具拥有强大的插件系统，可直接用 js 进行图表绘制（内置强大的 Echarts 库）
图形绘制：

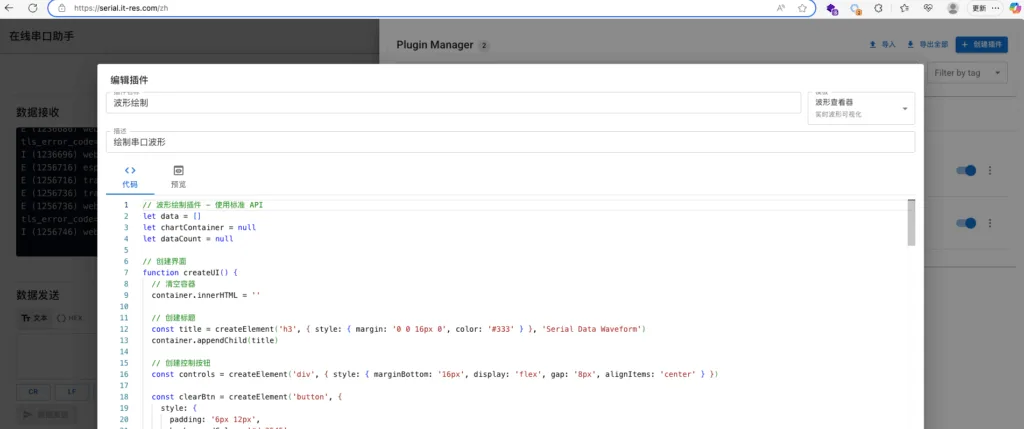

插件编辑：
以“温湿度数据可视化”为例，我们可以通过 JavaScript 实现解析逻辑与图表渲染（可借助 ECharts、Chart.js 等图表库）。以下是完整实现思路（可在支持 Web Serial API 的浏览器工具中运行）：
步骤 1：串口连接与数据接收（基于 Web Serial API）
let port;
let reader;
let chart; // 图表实例
// 连接串口
async function connectSerial() {port = await navigator.serial.requestPort();
await port.open({baudRate: 9600}); // 匹配设备波特率
// 接收串口数据（按字节读取）reader = port.readable.getReader();
const decoder = new TextDecoder('utf-8'); // 若为二进制数据，需用 Uint8Array 处理
while (true) {const { value, done} = await reader.read();
if (done) break;
const rawData = decoder.decode(value); // 原始数据（如 "AA 04 00 1E 00 3C 58"）parseSerialData(rawData); // 解析数据
}
}步骤 2：协议解析（对应 2.2 节的自定义协议）
let parseState = "WAIT_SOF";
let dataBuf = [];
let dataLen = 0;
let dataIdx = 0;
let crcCalc = 0;
function parseSerialData(rawData) {
// 将原始字符串（如 "AA 04 00 1E 00 3C 58"）转为字节数组
const bytes = rawData.split(" ").map(hex => parseInt(hex, 16)).filter(byte => !isNaN(byte));
bytes.forEach(byte => {switch(parseState) {
case "WAIT_SOF":
if (byte === 0xAA) {
parseState = "GET_LEN";
crcCalc = byte;
dataBuf = [];
}
break;
case "GET_LEN":
dataLen = byte;
crcCalc ^= byte;
if (dataLen > 0 && dataLen <= 60) {
parseState = "GET_DATA";
dataIdx = 0;
} else {parseState = "WAIT_SOF";}
break;
case "GET_DATA":
dataBuf.push(byte);
crcCalc ^= byte;
if (dataIdx++ === dataLen - 1) {parseState = "GET_CRC";}
break;
case "GET_CRC":
if (byte === crcCalc) {// 解析温湿度（假设数据段为 [temp_high, temp_low, humi_high, humi_low]）const temp = (dataBuf[0] << 8 | dataBuf[1]) / 10.0;
const humi = (dataBuf[2] << 8 | dataBuf[3]) / 10.0;
updateChart(temp, humi); // 更新图表
}
parseState = "WAIT_SOF";
break;
}
});
}步骤 3：ECharts 实时图表渲染
// 初始化图表
function initChart() {const chartDom = document.getElementById('serial-chart');
chart = echarts.init(chartDom);
const option = {title: { text: '温湿度实时监测'},
tooltip: {trigger: 'axis'},
legend: {data: ['温度(℃)', '湿度(%)'] },
xAxis: {
type: 'time',
splitLine: {show: false},
axisLabel: {formatter: '{hh}:{mm}:{ss}' } // 时间格式
},
yAxis: [
{name: '温度(℃)', type: 'value', min: 0, max: 50 },
{name: '湿度(%)', type: 'value', min: 0, max: 100, position: 'right' }
],
series: [
{name: '温度(℃)',
type: 'line',
data: [],
smooth: true, // 平滑曲线
yAxisIndex: 0
},
{name: '湿度(%)',
type: 'line',
data: [],
smooth: true,
yAxisIndex: 1,
lineStyle: {color: '#ff4500'}
}
]
};
chart.setOption(option);
}
// 更新图表数据
function updateChart(temp, humi) {const now = new Date();
const timeStr = now.toISOString(); // 时间戳
const option = chart.getOption();
// 限制数据点数量（仅保留最近 10 分钟数据）if (option.series[0].data.length > 600) {option.series[0].data.shift();
option.series[1].data.shift();}
// 添加新数据
option.series[0].data.push([timeStr, temp]);
option.series[1].data.push([timeStr, humi]);
chart.setOption(option);
}实际应用工具：上述代码逻辑可集成到在线串口工具中（如支持 Web Serial API 的浏览器工具），无需本地开发环境，打开浏览器即可完成“串口连接→协议解析→实时绘图”全流程，避免重复编写基础代码。
四、串口调试常见问题与解决方案
掌握技术原理后，实际调试中仍会遇到各类问题，以下是高频问题的排查思路：
4.1 接收数据乱码：参数不匹配或电平问题
- 排查步骤 1：确认波特率、数据位、停止位、校验位与设备完全一致（最常见原因是波特率不匹配）；
- 排查步骤 2：检查 TX/RX 是否接反（设备 TX 接 USB 模块 RX，设备 RX 接 USB 模块 TX）；
- 排查步骤 3：若使用 3.3V 设备，确认 USB 模块输出电平是否匹配（避免 5V 电平损坏 3.3V 设备）。
4.2 数据丢包或粘包：协议设计或硬件问题
- 软件层面：优化协议解析逻辑（如使用状态机），增加超时重置机制；
- 硬件层面：检查接线是否松动（建议使用屏蔽线减少干扰），降低波特率（高波特率易受干扰导致丢包）；
- 协议层面：若数据发送频率高，增加包尾标识，或采用“固定帧间隔”发送（如每帧间隔 10ms）。
五、串口通信的进阶应用场景：不止于“调试”
串口通信的应用远不止“查看设备日志”，在物联网、工业控制等领域，它还承担着数据采集、设备控制的核心角色，以下是几个典型进阶场景：
5.1 多设备串口组网：RS485 总线的应用
当需要连接多个串口设备（如多个传感器、多个控制器）时，单工的 UART（TX/RX）无法满足需求，此时通常采用 RS485 总线 实现多设备通信：
- 硬件原理：RS485 通过差分信号传输（A、B 两根信号线），抗干扰能力远强于 UART，传输距离可达 1200 米，支持最多 32 个设备挂在同一总线上；
- 通信方式：采用“主从模式”，主机通过设备地址区分不同从机（如主机发送“0x01 + 指令”，仅地址为 0x01 的从机响应）；
- 协议适配：多数 RS485 设备仍基于串口协议通信（如 Modbus-RTU 协议），只需在串口参数基础上增加“设备地址”字段即可实现多设备交互。
工具辅助：在调试 RS485 组网设备时，可通过在线串口助手的“多设备地址配置”插件，快速切换目标设备地址，发送指令并接收响应，无需手动修改代码中的地址参数。
5.2 串口与网络的桥接：实现远程设备监控
在物联网场景中，常需要远程监控串口设备（如工厂车间的传感器、偏远地区的监测设备），此时可通过“串口转网络”模块（如 ESP8266、ESP32）实现桥接：
- 实现逻辑：模块通过 UART 与串口设备连接，将串口数据转换为 TCP/UDP 网络数据，再通过 WiFi 或以太网上传到云端；
- 数据交互：远程终端（如电脑、手机 APP）通过网络发送指令到模块，模块将指令转换为串口数据发送给设备，同时将设备的响应数据回传至远程终端；
- 协议选择：若需低功耗，可采用 MQTT 协议传输数据（适配物联网场景）；若需实时性，可采用 TCP 直连。
调试技巧：使用在线串口助手的“网络串口桥接”功能，可直接通过浏览器连接远程 TCP 服务器，接收串口设备的网络数据并实时可视化，无需在本地部署复杂的网络调试工具。
5.3 串口数据的存储与回放：追溯调试过程
在设备稳定性测试或故障排查场景中，需要记录串口数据并事后回放分析，传统方式是通过串口工具将数据保存为 TXT 文件，再手动分析，效率较低：
- 高效方案：在线串口助手支持将串口数据按“时间戳 + 数据内容”格式保存为 JSON 文件，包含原始数据、解析后的数据、图表数据等信息；
- 数据回放：回放时，工具可按原始时间间隔逐帧播放数据，同步更新图表与解析结果，模拟真实通信过程，快速定位故障发生时的数据异常；
- 数据筛选：支持按时间范围、数据类型（如指令、响应、异常数据）筛选数据，聚焦关键调试节点。
六、串口协议的优化：提升通信效率与可靠性
随着设备复杂度提升，基础的“包头 + 长度 + 数据 + 校验”协议可能无法满足需求，需从以下维度优化协议设计：
6.1 数据压缩：减少传输带宽占用
当串口设备传输大量数据（如传感器采集的连续波形数据）时，未压缩的数据会占用较多带宽，导致传输延迟：
- 压缩算法选择：若数据存在大量重复（如连续的 0x00），可采用 RLE（行程长度编码）压缩；若数据为数值型（如温度、电压），可采用差分编码（存储相邻数据的差值）；
- 协议适配：在协议中增加“压缩标识”字段（1 位），标识数据是否压缩，接收方根据标识决定是否解压；
- 示例：传输连续温度数据“25.1, 25.2, 25.1, 25.3”，差分编码后为“25.1, +0.1, -0.1, +0.2”，减少数据长度。
工具支持：在线串口助手的“数据压缩 / 解压”插件可自动识别压缩标识，对数据进行实时解压并可视化，无需手动处理压缩逻辑。
6.2 多指令批量发送：提升控制效率
在控制多台设备或执行复杂操作时，需发送多条串口指令，手动逐条发送耗时且易出错：
- 批量发送方案：设计“批量指令包”协议，将多条指令按“指令长度 + 指令内容”格式拼接，包头增加“批量标识”，接收方解析后逐条执行指令；
- 指令优先级：在批量指令中增加“优先级”字段（如 0-3 级），接收方按优先级执行指令，确保关键指令（如紧急停止指令）优先执行；
- 执行反馈：每条指令执行完成后，接收方返回“执行结果”（成功 / 失败 + 错误码），主机根据反馈判断是否继续执行下一条指令。
操作便捷性：在线串口助手支持导入批量指令文件（TXT/JSON 格式），设置指令发送间隔（如 100ms / 条），自动发送并记录每条指令的反馈结果，生成执行报告。
6.3 容错机制：应对通信异常
串口通信可能因干扰、断线等原因出现异常，需在协议中增加容错机制：
- 重传机制：主机发送指令后，若在超时时间（如 100ms）内未收到响应，自动重传指令（可设置重传次数，如 3 次），避免因单次干扰导致通信失败；
- 数据备份：接收方在执行指令前，备份关键数据（如设备参数），若指令执行失败（如校验错误），恢复备份数据，防止设备状态异常；
- 心跳包：主机与设备定期（如 1 秒）发送心跳包（如“0xAA 0x01 0x00 0xAA”），若主机连续 3 次未收到心跳包，判定设备离线，触发报警机制。
调试辅助：在线串口助手的“通信容错测试”功能可模拟数据丢失、干扰、断线等异常场景，测试设备的容错能力，同时记录异常发生时的通信数据，帮助优化协议的容错逻辑。
七、总结：串口通信的技术演进与工具赋能
串口通信从最初的 RS232 协议（适用于短距离、单设备），发展到 RS485 协议（适用于长距离、多设备），再到与网络、云端的融合，始终是嵌入式与物联网领域的核心通信方式。其技术核心在于“协议设计的合理性”与“数据处理的高效性”，而工具的价值在于降低技术门槛，提升调试效率。
在线串口助手作为一款基于 Web 的工具，不仅解决了传统工具“安装依赖”“功能单一”的痛点，更通过插件系统、数据可视化、网络桥接等功能，适配从基础调试到进阶应用的全场景需求：
- 对新手工程师：无需深入掌握底层代码，通过可视化界面即可完成串口连接、数据解析与图表分析；
- 对资深工程师：支持自定义插件与协议优化，可快速验证复杂的通信逻辑与容错机制；
- 对团队协作：数据文件、插件、调试报告可在线共享，减少跨设备、跨环境的调试成本。
未来，随着物联网技术的发展，串口通信将进一步与边缘计算、AI 分析结合（如通过 AI 算法实时分析串口数据中的异常模式），而在线串口助手也将持续迭代，适配更多复杂场景，为工程师提供更高效的技术支持。
若你在串口通信实践中遇到具体问题，或需要优化协议设计，欢迎在评论区分享你的场景，我们可共同探讨解决方案，同时也可通过在线串口助手的“技术社区”功能，与其他工程师交流经验，共同推动串口技术的应用与创新。
