磁珠与0Ω电阻的区别与应用详解：原理、特性及EMC实战技巧

有个小器件，可以和0Ω电阻一样用，也可以把它当成电感。你们能猜出来，是什么吗？

对，是磁珠。今天就来跟大家讲讲磁珠。

为了容易理解，我们通过磁珠和0欧姆的对比来展开。

第一点：外形

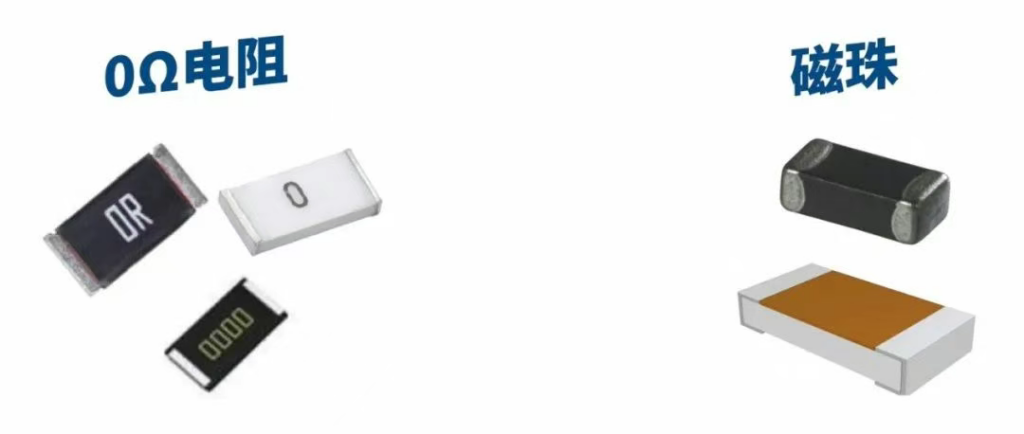

先看一下磁珠和0Ω长什么模样，从下图上面，可以非常清楚的看到。磁珠和0Ω电阻虽然都同为贴片元件，但0Ω电阻上面是有非常清晰的标识的，和普通贴片电阻没有区别。而磁珠没有任何显著的标识。

第二点：原理图符号

从原理图符号上来看， R作为0Ω电阻的元件符号是没有任何疑问的，而磁珠，设计的时候就不统一了，有人用fb，有人用L，用L可能是会把它当做一个电感。它和电感的区别，下面再介绍。

第三点：内部构成

看了磁珠和0Ω具体的模样，原理图设计中的符号。接下来就来看一下，他们到底是什么东西了，这是他们的第三点区别。

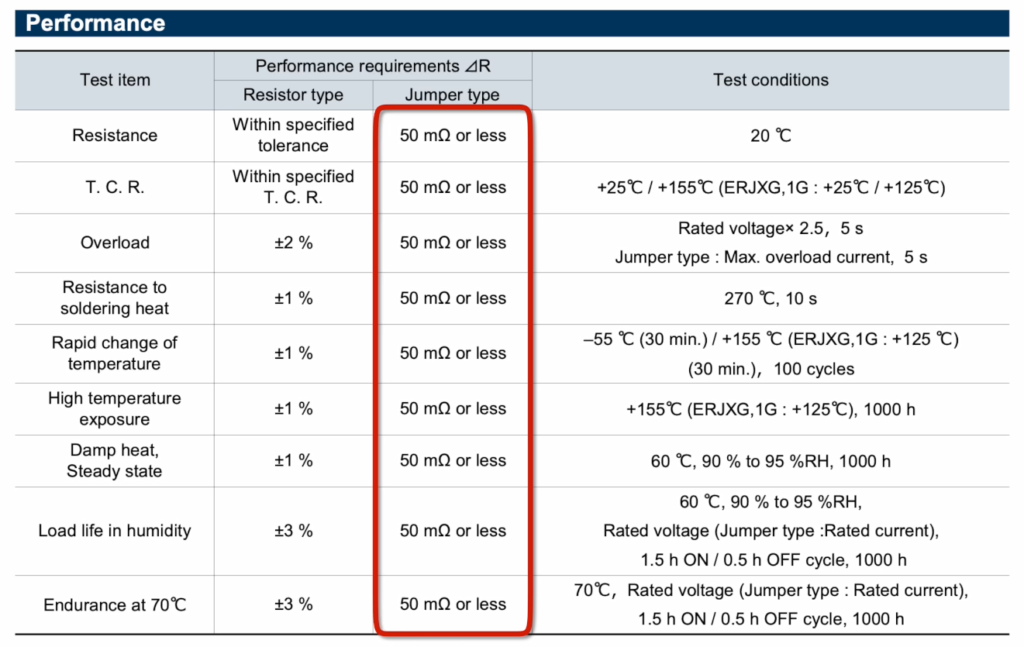

对于0Ω电阻而言，顾名思义就是一个阻性元件，纯粹的电阻。当然由于生产误差、精度等原因，它存在一个极小的阻值，并不是真正意义上的0Ω。

而磁珠就相对复杂了。简单浅显的来说，我们可以把它看作是一个电感，这也是为什么可以在原理图设计中用l来代表磁珠的原因。但磁珠的特性和参数标注，又和我们平常使用的电感是完全不一样的。

下图是磁珠的参数图，这里有两个非常重要的参数：频率和电阻值。这两个参数代表的是磁珠在这个频率下所拥有的电阻值。一般来说都会比较大，上百欧，有些甚至达到上千欧，但是它们的直流电阻值又比较小，往往是0.0几欧。

厂商对于这样参数的标注，由材料特性所决定的。一般磁珠由铁氧体构成，铁氧体材料的特点就是导磁率高，可以让线圈绕组在高频的特性下，电容值非常的小。铁氧体材料通常在高频以下应用，因为在高频的时候，阻抗会比较的大。

铁氧体磁珠的等效电路模型，可以等效为一个电感和一个电阻的并联。在低频的时候电阻被电感短路，电感上的损耗较小；而在高频的时候，由于磁珠高频时候的阻抗其实是随频率变化的，电感上的阻抗会非常大，迫使电流经过电阻，这样的话，会在电阻上产生热量功率上的损耗，这个损耗由于电阻特性会变为热量耗散出去，这样就会产生了一个能量的转化，所以从上面的叙述中我们可以看出来，磁珠和我们平常所用的电感最大的区别在于能量的转换形式。

磁珠是耗能元件，电感是储能原件。无论是我们在平常的各种功率变换器，DDC中所用的功率电感，还是在信号的调理变化中所谐振电路所用的电感来讲，进行的是电场能到磁场的转换，或者将磁场能再转化为电场能。而对于磁珠来讲，本质是将电能转化为热能，耗散掉了。

第四点：使用方法

知道了他们的组成区别，接下来就来看一看，这两个元件在具体的用法上会有什么区别、

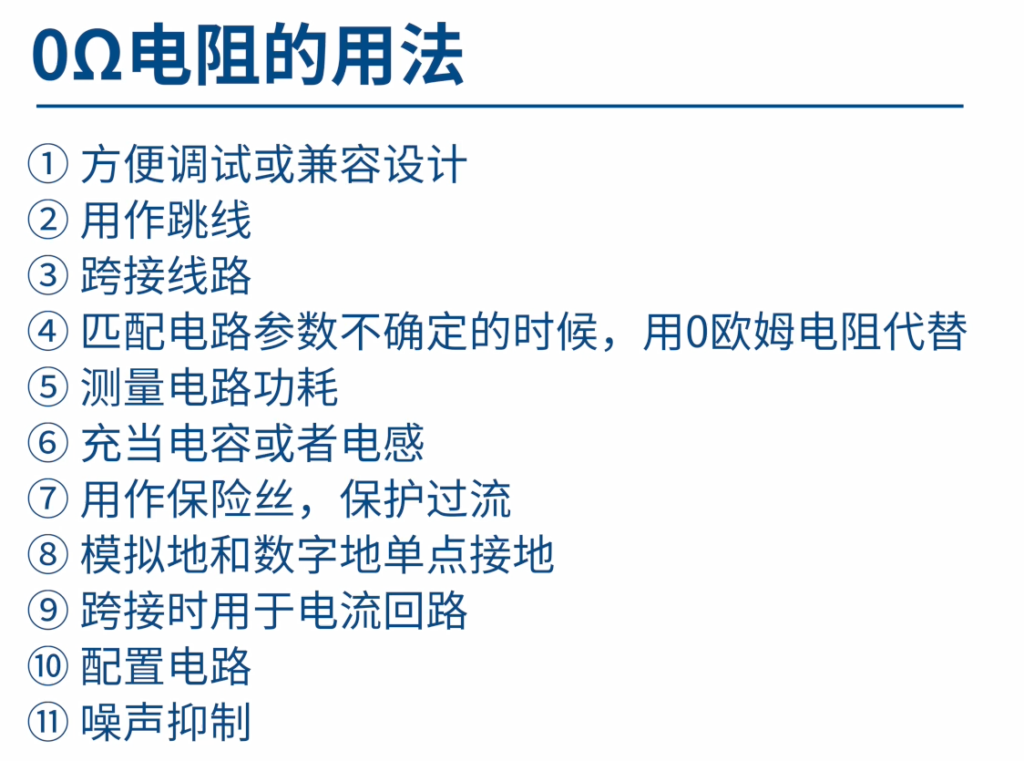

0Ω电阻的用法非常多：

而对于磁珠来说，磁珠的主要作用是抗干扰和EMC的一些应用。磁珠可以用来吸收高频的噪声和尖峰干扰。这是磁珠的参数曲线，可以看出在大约100兆赫兹的频段上，磁珠的阻抗z最大，这就说明对此频段的信号吸收比较好，因为信号经过时电阻发热，将能量都转化为热能散发出去了。

根据p等于I方R，我们可以推出结论，这个频段的信号能量大幅衰减，对后期的影响也会大幅降低，从而达到滤波的目的，如果阻抗最大时的频段正好是干扰信号的频段，从而就能达到抗干扰的目的。

前面说了，在直流的时候，磁珠的电阻值比较小，往往是0.0几欧。所以磁珠的另外一个用法，就是可以用于单点接地的。0Ω也可以用于单点接地，磁珠也可以，那么接地的时候，应该选择哪个呢？
